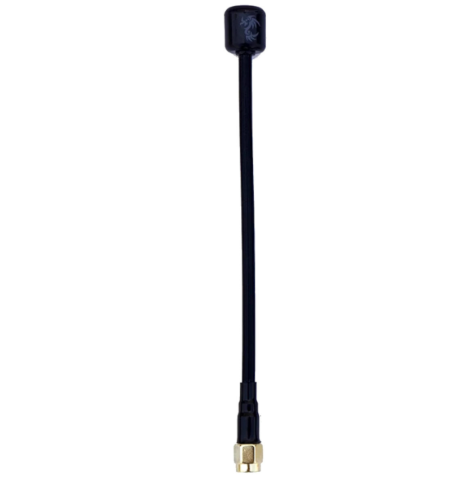

Antena Cogumelo Macho SMA 5.8G: Guia de Fornecimento

Em sistemas FPV de 5,8 GHz, uma incompatibilidade de conector único ou geometria inadequada da antena pode destruir instantaneamente o alcance do vídeo ou queimar o transmissor (VTX). Ao especificar uma antena cogumelo macho SMA 5.8g , os integradores de hardware priorizam dois fatores: acoplamento absoluto do conector e polarização circular precisa.

Aqui está o detalhamento do hardware necessário para garantir um link de vídeo de 5,8 GHz com queda zero.

1. SMA Masculino vs. RP-SMA (Incompatibilidade de Pinos)

O erro de aquisição mais comum é misturar threads padrão SMA e de polaridade reversa (RP-SMA).

• SMA Male possui roscas internas e um pino central .

• Acopla-se exclusivamente com uma porta SMA Fêmea (roscas externas, manga central).

Forçar um conector RP-SMA em uma porta SMA deixa uma lacuna física no condutor central. Isso causa um pico imediato de impedância, refletindo a energia de RF de volta ao VTX como calor bruto, levando a uma rápida falha de hardware.

2. Rejeição multipercurso de 5,8 GHz

A banda de frequência de 5,8 GHz luta para ultrapassar obstáculos. Quando as ondas lineares ricocheteiam em concreto ou árvores, elas criam reflexos retardados que aparecem como fortes rasgos de tela e estática.

A antena em cogumelo abriga um conjunto polarizado circular (CP). Este padrão de radiação em saca-rolhas rejeita inerentemente rotações de ondas refletidas e invertidas. O padrão de radiação omnidirecional garante que, mesmo durante inclinações, giros ou mergulhos em alta velocidade, o drone mantenha um bloqueio de vídeo constante com os óculos.

3. Radome simétrico e ajuste VSWR

Em 5,8 GHz, as mudanças físicas no nível do micrômetro degradam o ajuste. Antenas de cogumelo premium protegem seus lóbulos internos de cobre usando um radome de policarbonato resistente a impactos e soldado sônico. Essa estrutura evita a desafinação durante travamentos e garante um VSWR de <1,2 na banda de 5,8 GHz quando varrido em um Analisador de Rede Vetorial (VNA).

Precisa de Antenas FPV por atacado? Fabricamos antenas cogumelo SMA macho 5.8G ajustadas com precisão para integradores de UAV e frotas de drones. Cada lote é testado na fábrica para perda garantida de retorno. [Entre em contato conosco para preços diretos de fábrica]
