Antena de cogumelo GPS de controle de máquina 3D: guia de hardware

Ao automatizar tratores, motoniveladoras e escavadeiras, seu sistema de controle de máquina 3D depende inteiramente de dados RTK brutos. Seu software pode calcular graus de corte e aterro até o milímetro, mas se sua antena GNSS montada no telhado perder o bloqueio do satélite devido à vibração da máquina, a lâmina hidráulica cavará às cegas.

Antenas agrícolas ou topográficas padrão não podem sobreviver a ambientes de movimentação de terras intensa. Para automação industrial, os integradores devem adquirir uma verdadeira antena GPS em forma de cogumelo para controle de máquina 3D . Aqui está o detalhamento da engenharia do que os torna diferentes.

1. Sobrevivendo ao choque hidráulico (envasamento de epóxi)

Equipamentos pesados ​​de terraplenagem produzem vibrações brutais e contínuas de baixa frequência. Uma antena GPS padrão falhará em semanas, à medida que as juntas internas de solda da PCB se quebram.

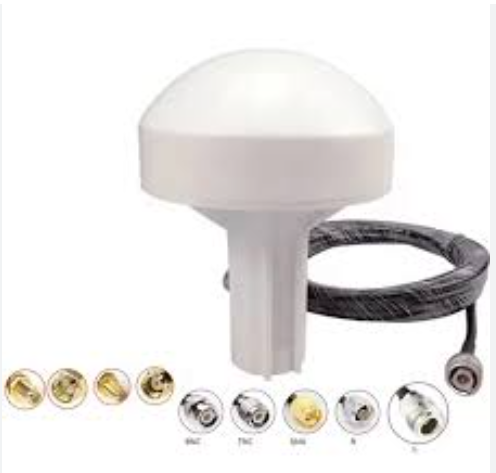

Uma antena em forma de cogumelo de controle de máquina é construída como um tanque. Os conjuntos cerâmicos internos e os amplificadores de baixo ruído (LNAs) são protegidos com revestimento de epóxi de nível militar. Isso solidifica completamente o interior, tornando a antena imune a forças G extremas, ressonância do motor e choques hidráulicos diretos. Normalmente é montado por meio de uma rosca de metal resistente de 5/8"-11 para evitar cisalhamento.

2. Derrotando o Multicaminho Induzido por Metal

Uma escavadeira é essencialmente um refletor gigante de metal. Os sinais GNSS refletidos na lança de aço, na caçamba ou no teto da cabine criam graves erros de multipercurso, eliminando instantaneamente o status fixo do RTK.

O radome curvo em forma de "cogumelo" abriga um conjunto especializado de múltiplas bandas (L1/L2/L5) projetado para rejeitar sinais de polarização cruzada. Combinado com filtros SAW de dois estágios, ele bloqueia agressivamente os sinais refletidos do próprio chassi de aço da máquina, alimentando apenas dados de satélite diretos e limpos para o receptor RTK.

3. Estabilidade do centro de fase na inclinação

À medida que uma motoniveladora se inclina fortemente em uma inclinação de 45 graus, a antena se inclina fisicamente. Em antenas baratas, essa inclinação desloca o centro da fase elétrica, alimentando uma coordenada falsa no modelo CAD e fazendo com que a lâmina corte muito fundo. Antenas de cogumelo premium garantem Variação Central de Fase (PCV) submilimétrica, garantindo gradação 3D impecável, independentemente da orientação física da máquina.

Precisa de hardware GNSS resistente? Fabricamos antenas cogumelo GPS de controle de máquina 3D ultra-robustas com classificação IP67 para integradores de equipamentos pesados. Possui conectores TNC ou tipo N. [Entre em contato com nossa fábrica de RF para obter preços B2B]
