Antena cogumelo compatível com u-blox ZED-F9P: Guia de hardware

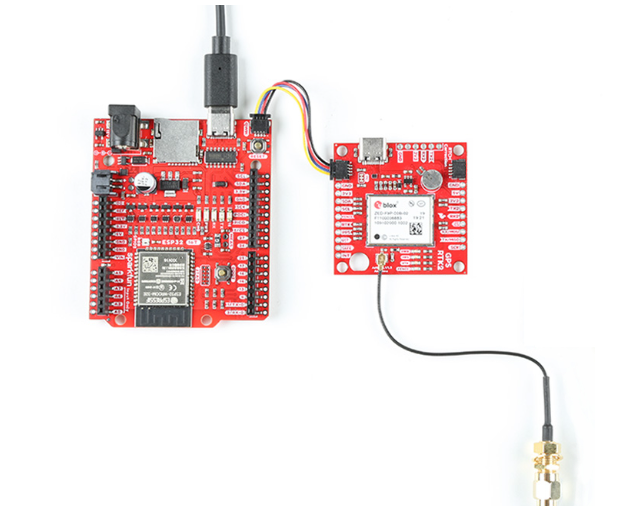

Você não pode emparelhar um receptor multibanda de alto desempenho com uma antena patch genérica e barata. Para desbloquear o Time to First Fix (TTFF) instantâneo e a resolução estável de ambiguidade de número inteiro, você deve integrar uma verdadeira antena cogumelo compatível com u-blox ZED-F9P . Aqui estão os critérios de engenharia que você deve atender.

1. Ressonância estrita de banda dupla L1/L2

A magia do F9P reside na recepção simultânea de GPS, Galileo, GLONASS e BeiDou em múltiplas bandas. Uma antena compatível deve possuir uma pilha de cerâmica de alimentação múltipla bem sintonizada que ressoe fisicamente nas frequências L1 e L2. Se a largura de banda da antena cair drasticamente na borda L2, o F9P perde sua capacidade de correção diferencial e degrada de “RTK fixo” para “RTK flutuante”.

2. Ganho LNA e filtros SAW duplos

O ZED-F9P requer um sinal amplificado muito limpo, mas é sensível à saturação fora de banda. Uma antena cogumelo ativa compatível fornece um ganho LNA ideal de 28dB a 32dB .

Mais importante ainda, deve apresentar filtros SAW de dois estágios . Os rovers comerciais geralmente operam perto de torres de celular 4G/5G ou transmissores IoT de alta potência. Sem filtragem SAW estrita dentro do radome da antena, esse ruído de RF externo inundará o cabo coaxial, cegando o frontend interno do F9P.

3. Variação do centro de fase submilimétrica

O F9P calcula distâncias em milímetros. Se o centro elétrico da antena mudar dependendo da elevação do satélite, seus dados de coordenadas sofrerão desvios. O radome simétrico em forma de "cogumelo" garante um ambiente dielétrico controlado, travando a Variação do Centro de Fase (PCV) no nível submilimétrico, dando ao algoritmo u-blox um ponto de referência físico sólido.
