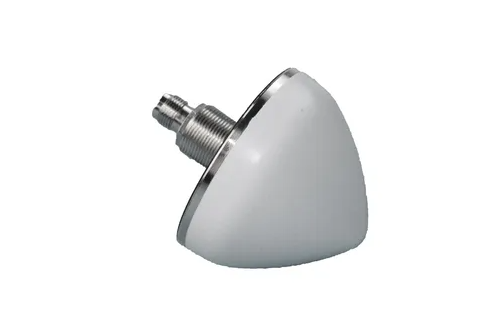

Antena GNSS de cabeça de cogumelo de alto ganho: guia de temporização 5G

Para garantir a sincronização absoluta do relógio em ambientes urbanos densos, os engenheiros de telecomunicações especificam estritamente uma antena GNSS de cabeça em forma de cogumelo de alto ganho . Aqui está o detalhamento de engenharia do motivo pelo qual essa especificação exata é obrigatória para a temporização da estação base.

1. LNA de 40dB para cabos extremos

As estações base de telecomunicações são frequentemente montadas em arranha-céus ou no interior de complexos celulares. Isso requer a instalação de 30 a 50 metros de cabo coaxial do telhado até o rack do servidor.

Uma antena padrão de 28dB não consegue enviar um sinal através de tanto cobre. Uma verdadeira antena de temporização de alto ganho utiliza um amplificador de baixo ruído (LNA) resistente, com ganho de 38dB a 40dB . Essa amplificação massiva supera facilmente a grave perda de inserção do cabo, garantindo que o módulo de temporização GNSS na sala do servidor receba um pulso de satélite nítido e não atenuado.

2. Sobrevivendo ao piso de ruído RF 5G

Montar uma antena GNSS diretamente ao lado de um transmissor celular 5G de vários quilowatts é um ambiente de RF brutal. Uma antena barata terá seu LNA instantaneamente saturado pelo ruído bruto fora de banda, cegando o receptor.

Antenas cogumelo premium de alto ganho implantam filtros SAW de dois estágios altamente especializados. Esta arquitetura cria uma parede impenetrável contra ruído celular abaixo de 6 GHz, alimentando apenas as frequências puras do satélite L1/L2/L5 para o receptor de temporização.

3. Décadas de sobrevivência climática

A infraestrutura não pode ser atendida todos os anos. O radome aerodinâmico em forma de "cogumelo" é soldado por ultrassom em policarbonato de nível industrial estabilizado contra UV. Projetado com uma classificação IP67, ele resiste a décadas de gelo congelado, exposição ao ozônio e ventos com força de furacão sem oxidação ou mudança de fase de seu conjunto interno de cobre.

Precisa de hardware GNSS de nível de telecomunicações? Projetamos e fabricamos antenas GNSS robustas e de alto ganho com cabeça de cogumelo para temporização de telecomunicações 5G, redes inteligentes e integradores de infraestrutura. [Entre em contato com nossa fábrica de RF para preços de atacado B2B]
