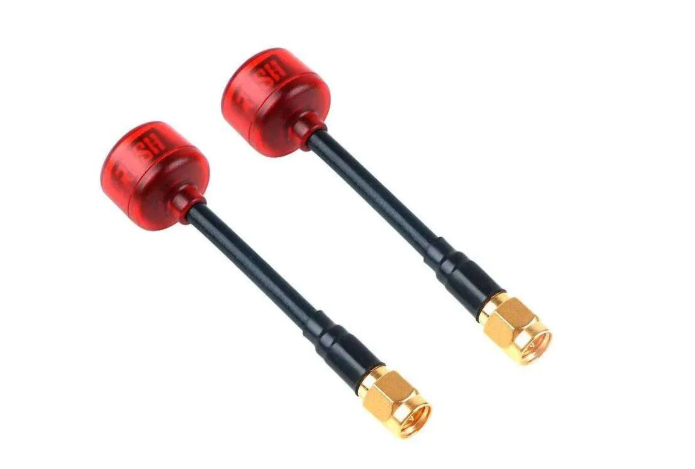

Drone FPV com antena circular polarizada em cogumelo: Guia RF

Você deve integrar uma configuração de drone fpv com antena de cogumelo polarizada circular . Aqui está a física de RF por trás do motivo pelo qual CP (Polarização Circular) é o padrão absoluto da indústria para telemetria e vídeo de drones de alta velocidade.

1. Eliminando a perda de polarização cruzada

Antenas lineares padrão (patinhos de borracha) irradiam ondas de rádio em um plano plano e reto. Se o seu drone inclinar 90 graus em relação à sua estação terrestre, você sofrerá uma penalidade catastrófica de polarização cruzada de -26dB. A tela fica preta instantaneamente.

Uma antena polarizada circular força matematicamente a energia de RF em um formato de saca-rolhas. Como a onda está em espiral, a orientação geométrica do drone não importa mais. Esteja o drone de cabeça para baixo, inclinando-se fortemente ou mergulhando, o receptor mantém um sinal constante e matematicamente bloqueado.

2. O filtro de rejeição multicaminho

Voar através de estacionamentos de concreto ou locais industriais densos cria graves reflexos de RF. Uma antena circular polarizada atua como um filtro físico geométrico. Se o seu drone transmite uma onda saca-rolhas do lado direito (RHCP), e essa onda ricocheteia em uma parede de concreto, o reflexo muda de fase e retorna como uma onda LHCP. Sua antena receptora RHCP ignora fisicamente essa reflexão invertida do LHCP. Isso elimina completamente a estática, o rompimento da tela e a interferência de múltiplos caminhos que afetam os sistemas lineares.

3. Radomes e sobrevivência da relação axial

A magia do CP depende inteiramente da flexão milimétrica dos lóbulos internos de cobre (uma arquitetura Skew-Planar Wheel). Mesmo uma ligeira curvatura causada por uma colisão destrói a relação axial da antena, arruinando sua rejeição de multipercurso. O radome "cogumelo" soldado sônico não é para estética. É uma blindagem de RF rígida e resistente a impactos que bloqueia permanentemente a geometria interna do cobre em seu estado ajustado de fábrica, garantindo a sobrevivência durante impactos brutais de alta velocidade.

Precisa de hardware FPV calibrado por VNA? Somos um fabricante direto de RF que projeta antenas cogumelo polarizadas circulares de precisão para frotas comerciais de UAV e distribuidores FPV. [Entre em contato com nossa fábrica para preços de atacado B2B]
