Antena FPV de cogumelo de 3 folhas vs 4 folhas: guia de fornecimento

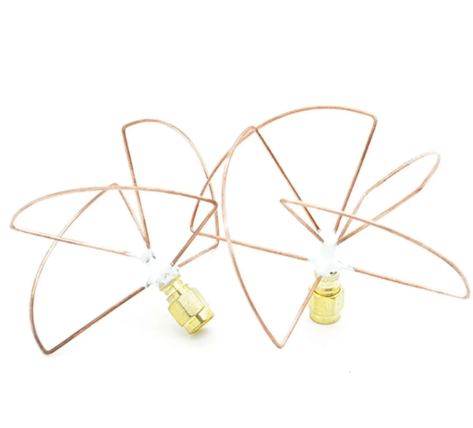

Os construtores amadores muitas vezes assumem que “mais folhas equivalem a um sinal melhor”, tratando a antena de 4 folhas como uma atualização geral. Do ponto de vista da engenharia de RF, isso é fundamentalmente incorreto. As folhas de 3 folhas (Folha de Trevo) e de 4 folhas (Roda Planar Inclinada) possuem propriedades eletromagnéticas diferentes. Aqui está a regra estrita do setor para implantá-los.

1. O 3 folhas (trevo) pertence ao VTX

A antena em forma de cogumelo de 3 folhas é matematicamente otimizada para transmissão. A Física: Fornece naturalmente uma relação de onda estacionária de tensão (VSWR) incrivelmente plana na banda de 5,8 GHz. Isso significa que ele irradia com eficiência energia de alta potência do seu transmissor de vídeo (VTX) para o ar, sem refletir o calor bruto de volta para a placa. A regra: monte as 3 folhas estritamente no drone. Seu perfil aerodinâmico e impulso omnidirecional eficiente tornam-no o transmissor aéreo perfeito.

2. O 4-Leaf (Skew-Planar) pertence ao VRX

Se o de 3 folhas é o emissor perfeito, o de 4 folhas é o ouvinte perfeito. A Física: Adicionar o quarto lóbulo de cobre melhora drasticamente a relação axial da antena. Uma relação axial quase perfeita significa que a antena é incrivelmente rigorosa quanto à polarização circular (CP). Ele atua como um filtro físico agressivo que rejeita violentamente a interferência de multipercurso invertido (sinais refletidos em edifícios de concreto). A regra: monte as 4 folhas estritamente em seus óculos FPV ou receptor de estação terrestre (VRX). Ele irá capturar o sinal puro do drone, ignorando a estática urbana.

3. O perigo das baixas tolerâncias de fabricação

Compreender a regra de 3 folhas versus 4 folhas é inútil se o hardware for mal fabricado. Uma antena de 4 folhas mal soldada terá uma relação axial pior do que uma antena de 3 folhas cortada com precisão. Envolvemos nossos conjuntos de cobre dobrados com precisão dentro de radomes de policarbonato soldados por ultrassom. Isso garante que os ângulos de fase geométricos sobrevivam a colisões de alto G. Além disso, cada lote é varrido por VNA para garantir ressonância perfeita antes de chegar à linha de montagem.

Precisa de um combo VTX/VRX compatível? Pare de misturar antenas aleatórias. Produzimos em massa antenas em forma de cogumelo de 3 e 4 folhas, calibradas por VNA e emparelhadas de fábrica, para integradores comerciais de UAV. [Entre em contato com nossa fábrica de RF para preços de atacado B2B]
